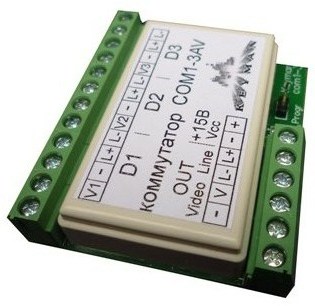

Блок коммутации
COM1-3AV
Keyman (коммутатор)
предназначен для подключения 3-х домофонов с цифровой
адресацией вызова (домофоны PRO,
KEYMAN,
POLYLOCK, МАРШАЛ и др.аналогичные) к одной линии
абонентских устройств, а так же для коммутации
видеосигналов. |
|
В стандартном
режиме работы, вызов абонентского устройства
осуществляется набором на домофоне «№квартиры». |
|
При работе с
домофоном PRO (версииd17
и выше) коммутатор имеет дополнительный расширенный
режим работы: вызов абонентского устройства
осуществляется набором на домофоне «№дома»_«*»_«№квартиры».

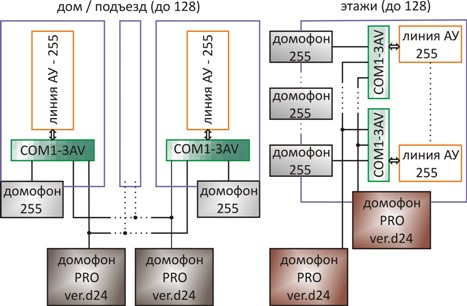

В расширенном режиме работы к домофону
PRO может быть подключено до
128 коммутаторов. Для работы коммутатора в
расширенномрежиме должно быть произведено его
программирование. |
|
Программируемый № дома: от 1
до 999 |
|
Программируемые №№ квартир: от 1 до 999 |
|
Выбор режима работы
стандартный или расширенный для работы с
домофоном PRO осуществляется
коммутатором автоматически по сигналу от домофона
PRO. Домофоны других брендов
продолжают работать в стандартном режиме. |
|
В стандартном
и расширенном режимах работы коммутатора, до
вызова абонентского устройства, все домофоны равнозначны
и подключаются к соответствующим клеммам коммутатора «L-»,
«L+». Домофон, с которого
произведен вызов, на время ожидания ответа и разговора
блокирует возможность вызова с других подключенных к
коммутатору домофонов. Имеется световая индикация номера
подключённого домофона. |
|
Одновременно с
коммутацией аудиосигнала от домофона происходит
коммутация соответствующего видеосигнала. При отсутствии
вызова и связи с домофонами на клеммы «Video»
подключён видеосигнал №1. |
|
До начала работы с
домофонами питание абонентской линии осуществляется от
встроенного стабилизированного источника напряжения. |
|
Электропитание
коммутатора осуществляется от
блока питания домофона
RS-25-15,
рекомендованного для
домофонов
PRO, МАРШАЛ,
POLYLOCK,
KEYMAN. |
|
ВНИМАНИЕ!
Коммутатор не работает с домофонами
LASKOMEX, имеющих собственный протокол цифровой
адресации. |
